MDA 8000HDR - новые анализаторы мощности электроприводов и асинхронных двигателей Teledyne LeCroy


Линейка новых MDA (Motor Drive Analyzers) – увеличение числа входных каналов, памяти, частоты дискретизации и полосы пропускания

Компания Teledyne LeCroy (США) анонсировала выпуск улучшенных моделей анализаторов электродвигателей и силовых приводов  MDA 8000HDR (Motor Drive Analyzers), которые конструктивно реализованы на базе новой серии WaveRunner 8000HDR (осциллографы высокого разрешения/ HDO), имеющие 8 аналоговых каналов, 12-битное вертикальное разрешение (доступно постоянно!), длину памяти для сбора данных до 5 ГБ (1,25 ГБ на 8 активных каналах), частоту дискретизации 10 ГГц и полосы пропускания до 2 ГГц. Модели представляют собой прибор "2 в 1": объединение цифрового запоминающего осциллографа и анализатора электрической мощности в одном корпусе. Новый анализатор MDA 8000HDR это фантастический, специализированный продукт, который предлагает уникальные прикладные ресурсы для измерений электроустановок и анализа 3-х фазных устройств.

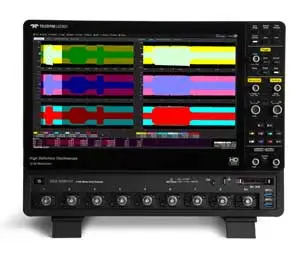

MDA 8208HDR

MDA 8208HDR



Используя новую технологию OscilloSYNC два WaveRunner 8000HDR формируют 16 канальную (в два раза больше, чем было доступно ранее) систему для измерений с  выводом информации на один 40 см дисплей. Как и предыдущая серия MDA 800AR, обновленная линейка выполняет комплексный статический и динамический трехфазный анализ электрической мощности и функционирования механических приводов с удовлетворением всех задач испытаний  электродвигательной системы в целом.

Современным трендом является повсеместное распространение  и рост сложности электродвигателей и приводов, которые всё в большей степени оптимизированы для динамических режимов и условий эксплуатации. Возможности традиционных средств измерений и анализа мощности сегодня не всегда отвечают потребностями промышленности в динамическом анализе мощности. В то же время, осциллограф является традиционным инструментом получения информации о работе встроенной системы управления. Однако два прибора  выполняющих измерения в различных доменах, имеют сложности в корреляции их наборов данных (а значит и интерпретации событий), что не позволит инженерам полностью изучить и понять работу тестируемой системы.

Для сбора полной информации MDA 8000HD позволяет фиксировать форму сигнала сразу в нескольких точках системы - в приводе 3-х фазного преобразователя мощности, в каждом их силовых транзисторов, оценивать данные о скорости вала двигателя, информацию об угле положения и от датчика крутящего момента встроенной системы управления. Таким образом, выполняется совмещенный трехфазный электрический и механический анализ мощности силового устройства. Новый MDA как анализатор мощности обеспечивает статические измерения мощности1 (стабильные состояния в цепи), а также выполняет измерения мощности в условиях динамических процессов2 при эксплуатации. Далее анализатор обеспечивает отображение формы кривой мощности в каждом цикле и изменения её значений с течением времени.

 Примечание:

  1. функция измерения "статических" (установившихся) параметров на интервалах коротких выборок с отображением  результатов в таблице данных (точно так же, как и в обычных измерителях мощности и анализаторах ПКЭ)
  2. функция измерения "динамических" (переходных) параметров в каждом периоде интерполируемых сигналов, наглядно отображающих процесс изменения параметров в течении длительного времени



Кривые мощности (графики) могут быть взаимно скоррелированы во времени с помощью уникальной функции Zoom+Gate (Масштабирование + Измерение в диапазоне) и большой длине памяти сбора данных для детектирования  различных динамических событий и соотнесения их с другими процессами в шине питания или системе управления. Кроме того, мощность может быть проанализирована за короткий период времени, сопоставимый с  одним циклом переключения полупроводникового элемента (не обеспечивается обычным анализатором мощности), что представляет важную информацию при отладке современных систем управления приводом двигателя. Все эти возможности, в совокупности с наличием 16 синхронизированных входных каналов сбора данных предоставляют мощные ресурсы для полного понимания работы всей системы в целом.

Возможность удвоения  числа каналов в серии MDA 8000HDR позволяет использовать анализатор в следующих измерительных приложениях:

  • ЭУ переменного тока (электродвигатель):  полный 3-фазный вход, с DC-шиной, 3-х фазным исполнительным приводом, а также контролем показаний механической мощности двигателя и расчетом его эффективности; потребуется 16 аналоговых каналов.
  • Приложения в транспортных средствах (электромобили, локомотивы, электронные управляемые дифференциалы, электроприводы с управляемым вектором крутящего момента  и пр.): одновременный анализ 2-ух систем трехфазных приводов, а также других сигналов; потребуется 12-16 аналоговых каналов.
  • Каскадный H-мост (3-х фазный) при анализе инвертора: измерения 6 п/проводниковых выходов и 6 сигналов возбуждения (длительность); некоторые сценарии могут включать выходные трехфазные сигналы и один сигнал шины постоянного тока (DC); потребуется 12-16 аналоговых каналов.



Источник: www.prist.ru
