Power Versa-Lock – миниатюрная герметичная система «провод-панель» от TE Connectivity


TE Connectivity представляет обновленную линейку соединителей серии Power Versa-Lock – надежное и герметичное решение, рассчитанное на ток до 15А, в компактном корпусе.

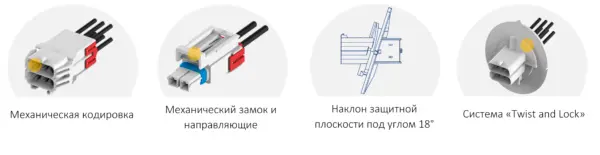

Серия Power Versa-Lock на данный момент представлена в конфигурации "провод-панель" с шагом 5.00 мм в одно- и двухрядном исполнении. Корпуса и аксессуары соединительной системы Power Versa-Lock выполнены из материала, который соответствует стандарту UL94-V0. Для обеспечения высокого качества соединения в конфигурации корпуса предусмотрены следующие решения:

  • Механический замок, обеспечивающий защиту соединения от вибраций;
  • Механическая и цветовая кодировки, гарантирующие простоту и корректность соединения ответных частей;
  • Направляющие и пазы, упрощающие процесс соединения ответных частей;
  • Полностью изолированные контакты, позволяющие использовать систему при напряжении до 600 В;
  • Запатентованная система "Twist and Lock", обеспечивающая надежную фиксацию соединителя на панели;
  • Наклон защитной плоскости на 18° минимизирует скопление конденсата на поверхности соединительной системы.

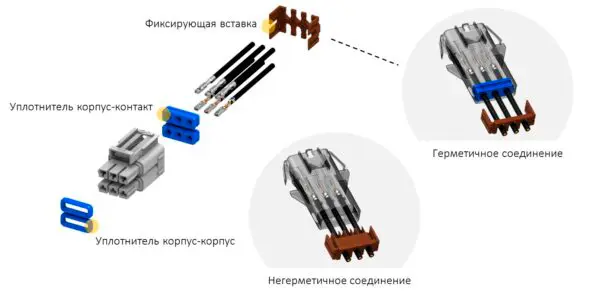

Для обеспечения степени защиты системы от влаги и пыли IP67 предусмотрено использование комплекта уплотнителей в разных точках соединения: "корпус – корпус", "корпус – контакт". При этом для надежного прилегания уплотнителя и корректной установки контакта в корпус используется фиксирующая вставка. В случае негерметичного соединения вместо фиксирующей вставки может использоваться фиксатор контактов для гарантии правильного положения контакта в корпусе.





На данный момент портфолио серии Power Versa-Lock выглядит следующим образом:





Конфигурация

Вилка

Кодировка/цвет

1×1

1×2

1×3

1×4

2×3

А
белый

1-2345728-1

1-2378159-2

1-2378159-3

1-2378159-4

1-2336229-6

B
серый



2-2378159-2

2-2378159-3

2-2378159-4

2-2336229-6

С
коричневый



3-2378159-2

3-2378159-3

3-2378159-4

3-2336229-6

D
красный



4-2378159-2



E
оранжевый



5-2378159-2



F
фиолетовый



6-2378159-2



G
жёлтый



7-2378159-2



H
синий



8-2378159-2



I
зелёный



9-2378159-2



Контакты вилочные

Герметичные

2329907-1 (14-16AWG), 2329908-1 (18-20AWG)

Негерметичные

2329906-1 (18-20AWG), 2329909-1 (22-26AWG)

Розетка

А
белый

1-2345729-1

1-2378158-2

1-2378158-3

1-2378158-4

1-2337219-6/ 1-2336231-6

B
серый



2-2378158-2

2-2378158-3

2-2378158-4

2-2336231-6

С
коричневый



3-2378158-2

3-2378158-3

3-2378158-4

3-2336231-6

D
красный



4-2378158-2







E
оранжевый



5-2378158-2



F
фиолетовый



6-2378158-2



G
жёлтый



7-2378158-2



H
синий



8-2378158-2



I
зелёный



9-2378158-2



Контакты розеточные

Герметичные

2329916-1 (14-16AWG), 2329914-1 (18-20AWG)

Негерметичные

2329912-1 (18-20AWG), 2329915-1 (22-26AWG)

Аксессуары

Уплотнитель корпус-корпус

2325347-1

2325347-2

2325347-3

2325347-4

(2) 2325347-3

Уплотнитель корпуса-контакт

2325349-1

2325349-2

2325349-3

2325349-4

(2) 2325349-3

Фиксирующая вставка

2334614-1

2334614-2

2334614-3

2334614-4

2340648-6

TPA



2329016-2

2329016-3

2329016-4

2337218-6

Заглушка

776363-1

TE Connectivity уже работают над расширением продуктовой линейки серии Power Versa-Lock, и среди анонсированных соединителей стоит отметить версию 3×3 в кодировках A (черный), B (жёлтый), C (белый), а также версии, соответствующие требованиям Glow-Wire.

Основные характеристики:

  • Шаг: 5.0 мм;
  • Номинальный ток: 15.0 А (одно-, двухконтактное исполнение, 14AWG);
  • Номинальное напряжение: 600 В;
  • Рабочая температура: -30…105°C;



Приоритетным направлением использования системы Power Versa-Lock является бытовая техника, однако компактность, простота использования и широкая линейка соединителей серии Power Versa-Lock позволяют использовать их также в системах отопления и вентиляции, светодиодных осветительных приборах, робототехнике и устройствах для медицинских и автомобильных применений.

Источник: www.compel.ru
