Плата STEVAL-MKI214V1 позволяет оценить датчик атмосферного давления LPS33K


STEVAL-MKI214V1 производства STMicroelectronics – это плата-адаптер для знакомства с работой цифрового пьезорезистивного ультракомпактного MEMS-сенсора абсолютного давления LPS33K, который функционирует как барометр.

Датчик обеспечивает работу в диапазоне давлений 300…1200 гПа и выдерживает избыточное давление, до 20 раз превышающее полную шкалу измерений. LPS33K имеет встроенную температурную компенсацию. Для коммуникаций с внешними устройствами микросхема оборудована интерфейсом I2C. Выходные данные датчика давления представлены в 24-битном формате, а датчика температуры – в 16-битном. Чип обеспечивает скорость выходных данных в пределах от 1 до 75 Гц. Диапазон напряжений питания LPS33K составляет 1,7…3,6 В, а ток потребления не превышает 4 мкА.

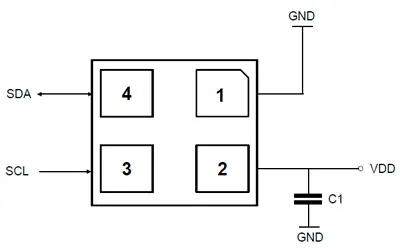

Схема включения LPS33K

Схема включения LPS33K



Плата STEVAL-MKI214V1 совместима со стандартным сокетом DIL24, что обеспечивает возможность быстрой оценки LPS33K непосредственно в устройстве пользователя и ускоряет последующее создание прототипа изделия. Плата выпускается полностью готовой к использованию. В изделии реализована развязка по шине VDD с использованием конденсаторов. STEVAL-MKI214V1 является дополнением к  отладочной плате STEVAL-MKI109V3 и стыкуется с ней через разъем DIP24. Для работы системы STEVAL-MKI214V1 и STEVAL-MKI109V3 на ПК используется графическая оболочка GUI Unico или специально разработанное пользовательское ПО. На сайте производителя STEVAL-MKI214V1 доступны: спецификация платы, принципиальная электрическая схема и гербер, поэтому STEVAL-MKI214V1 – это не только оценочная плата, но и референсная разработка.

STEVAL-MKI214V1 совместима также с платами X-NUCLEO-IKS01A3 (1A2, 1A1).



Источник: www.compel.ru
