Несмотря на то, что P-канальные транзисторы распространены гораздо меньше, чем их N-канальные собратья (этим, в частности, обуславливается относительная немногочисленность их номенклатуры), они находят свое применение в системах защиты аккумуляторных батарей, защиты шин питания от выбросов напряжений и системах коммутации нагрузки.

Серия 30 В P-канальных транзисторов компании International Rectifier обладает низким сопротивлением открытого канала: лучшие представители этой серии имеют Rds(on) не более 4.6 мОм при Vgs = 10 В. Максимально-допустимая разность напряжений между затвором и истоком составляет 20 В, что делает данные транзисторы идеальным решением для вычислительной техники с шиной 12-20 В. Серия представлена в стандартных корпусах для SMD-монтажа – SO-8, SOT-23 и TSOP-6 и имеет совместимость выводов с транзисторами других производителей, что значительно упрощает их использование в существующих и новых устройствах. Данные транзисторы обеспечивают низкие потери проводимости и обладают повышенной надежностью, благодаря своим электрическим характеристикам.

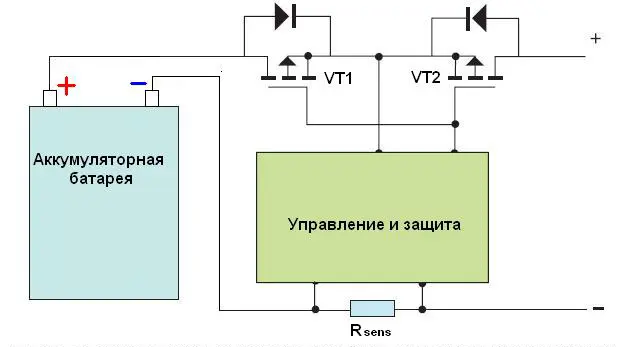

Одной из основных схем, в которых с успехом могут применяться P-канальные транзисторы, является схема коммутации и защиты аккумуляторной батареи, представленная на рисунке:

Непрерывное питание схемы управления защиты аккумуляторной батареи обеспечивается внутренними диодами транзисторов даже при закрытых транзисторах, когда батарея защищена и отключена от внешних цепей. При открытых ключах ток может протекать в обоих направлениях: от батареи (при работе на внешнюю нагрузку) или в батарею (в процессе зарядки АКБ). В таком применении ток является постоянным и потери в системе составляют потери на проводимость в ключевых элементах. Применение рассматриваемого семейства P-канальных транзисторов позволяет добиться высокого КПД данной системы (благодаря низкому сопротивлению канала транзистора) и организовать работу систем с 24 В аккумуляторными батареями.

Транзисторы соответствуют стандарту RoHS: не содержат свинец, бромиды и галогены, а также безопасны для окружающей среды на протяжении всего жизненного цикла компонента.
