Программируемый инструментальный усилитель ADA4255 от Analog Devices


ADA4255 представляет собой прецизионный инструментальный усилитель с программируемым коэффициентом усиления (PGIA). Особенностью усилителя ADA4255 является наличие встроенного генератора подкачки биполярного заряда. Благодаря встроенному генератору подкачки заряда ADA4255 создает высоковольтный биполярный источник питания, необходимый для достижения широкого диапазона входного напряжения (38 В, для VDDCP = 5 В) без снижения входного импеданса. Топология подкачки заряда ADA4255 позволяет реализовать изолированные каналы только с помощью низковольтных компонентов, что снижает сложность, размер и время разработки, что особенно важно в промышленных системах.

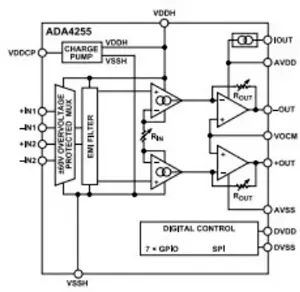

ADA4255



Усилитель PGIA с нулевым дрейфом ADA4255 производит самокалибровку и убирает ошибки по постоянному току и низкочастотному шуму 1/f, обеспечивая высокую точность во всем заданном диапазоне температур. Сочетание 36 точных установок коэффициентов усиления в диапазоне от 1/16 В/В до 176 В/В и высоковольтных входов с высоким сопротивлением позволяет масштабировать широкий диапазон сигналов до диапазона аналого-цифрового преобразователя (АЦП). При помощи интегрированных резисторов для настройки усиления и сдвига уровня, ADA4255 помогает достичь максимального коэффициент подавления синфазного сигнала (CMRR) (111 дБ при усилении 1 В/В) и чрезвычайно низкий дрейф коэффициента усиления (максимум ±1 ppm/°C). Высокий уровень точности обеспечивает максимальный динамический диапазон и значительно снижает требования к калибровке во многих применениях.



Защита входных цепей на уровне ±60 В, встроенная фильтрация от электромагнитных помех (EMI) и различные функции систем безопасности делают ADA4255 идеальным выбором для надежных промышленных индустриальных систем. В ADA4255 включены семь каналов ввода и вывода общего назначения/регистры конфигурации (GPIOx), которые могут быть скомбинированы для обеспечения особых специальных функций. Вывод 24, источник тока возбуждения предназначен для смещения чувствительных элементов, таких как резистивные датчики температуры (RTDs).

ADA4255 предназначен для работы в диапазоне температур от -40°C до +105°C и выпускается в компактном корпусе LFCSP размером 5×5 мм с 28 выводами.

Особенности:

  • Встроенный биполярный генератор высокого напряжения;
  • Широкий диапазон входных сигналов при низковольтном питании;
  • Низкая потребляемая мощность: 83 мВт (VDD = 3 В, VDDCP = 5 В);
  • 36 установок коэффициента усиления;
  • Надежный входной мультиплексор 2:1 с защитой ±60 В;
  • Низкий входной ток смещения: ±1,5 нА максимум, при Ta = 25 °C;
  • Встроенный входной фильтр электромагнитных помех;
  • Низкое входное напряжение смещения: максимум ±14 мкВ с дрейфом ±0,08 мкВ/°C;
  • Дрейф коэффициента усиления: ±1 ppm/°C;
  • Самодиагностика, обнаружение внутренних/внешних неисправностей.



Области применения:

  • Система сбора данных;
  • Контрольно-измерительные системы ;
  • Мониторинг систем электропитания;
  • Универсальные системы контроля технологических процессов

Источник: www.eltech.spb.ru
