Интегрированный датчик магнитного поля ADA4570 от Analog Devices


ADA4570 – это анизотропный магниторезистивный датчик (AMR) со встроенными усилителями-формирователями сигнала для согласования с аналого-цифровым преобразователем (АЦП). Датчик ADA4570 генерирует два дифференциальных аналоговых выходных сигнала, которые показывают угловое положение окружающего магнитного поля.

Конструктивно ADA4570 выполнен из двух кристаллов в одном корпусе – самого датчика типа AMR и инструментального усилителя с фиксированным коэффициентом усиления. На выходе ADA4570 усиленный синусоидальный и косинусоидальный сигнал, пропорциональный углу поворота магнитного поля. Диапазон выходного напряжения пропорционален напряжению источника питания (Ратиометрический сигнал на выходе).
Датчик состоит из двух измерительных мостов Уитстона, расположенных под углом 45° друг к другу. Полное вращение дипольного магнита формирует на выходе два периода синусоидального сигнала. Следовательно, угол наклона магнитного поля (α) вычисляется из значений синусоидального и косинусоидального дифференциальных сигналов и показывает ориентацию поля относительно корпуса микросхемы ADA4570 в диапазоне от 0° до 180°. Благодаря однородности магнитного поля в плоскости x-y датчика, выходной сигнал ADA4570 не зависит от физического положения датчика по оси z (т. е. от величины воздушного зазора ).



ADA4570

ADA4570



ADA4571 поставляется в 8-выводном корпусе SOIC.



Характеристики и преимущества:

  • Бесконтактное измерение угла;
  • Высокая точность датчика угла поворота в диапазоне до 180°;
  • Номинальная погрешность измерения ±0,1°;
  • Низкое среднеквадратичное напряжение шума: 850 мкВ;
  • Дифференциальные аналоговые выходы с формированием синусоидального и косинусоидального сигнала:
  • Диапазон выходного напряжения, пропорционален напряжению питания;
  • Пренебрежимо малый гистерезис;
  • Совместимость с дельта-сигма АЦП и АЦП последовательного приближения;
  • Режим температурной компенсации на основе магниторезистивного моста;
  • Диапазон рабочих температур: −40 ... +125 °C;
  • Высокая стойкость к электромагнитным помехам;
  • Функция диагностики неисправностей;
  • Диапазон напряжения питания: 2,7 ... 5,5 В;
  • Ошибка фазы 0,85° при скорости вращении 30,000 об/мин;
  • Сертификация AEC-Q100 для применения в автомобильных приложениях (+150°C);
  • Однокорпусное решение;
  • 8-выводной корпус SOIC



Области применения:

  • Датчики абсолютного положения (линейные и угловые);
  • Управление бесколлекторными двигателями постоянного тока;

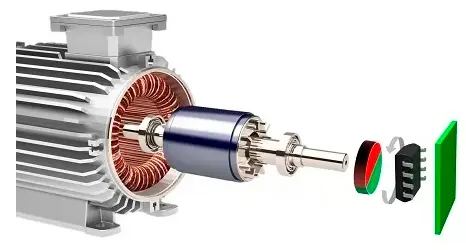

  • Управление и позиционирование исполнительного механизма;
  • Бесконтактное измерение угловых величин;
  • Магнитные датчики углового положения
