Прецизионный датчик температуры с рекордно низкой погрешностью измерений ADT7422 от Analog Devices


ADT7422 представляет собой высокоточный цифровой датчик температуры, разработанный с учетом требований стандартов ASTM E1112 при монтаже на печатную плату и управляемый по шине данных I2C.

ADT7422 содержит внутренний эталон запрещенной зоны, датчик температуры и прецизионный аналого-цифровой преобразователь (АЦП). Результат измерений представлен в виде 16-разрядного кода с разрешением 0,0078 °C и точностью до ± 0,10 °C в диапазоне температур +25 ... 50 °C без необходимости калибровки после монтажа печатной платы.

В режиме измерения при напряжении питания датчика 3,0 В средний потребляемый ток обычно составляет 210 мкА. Также ADT7422 можно перевести в "спящий" режим, в котором ток потребления снижается до 2,0 мкА при напряжении питания 3,0 В. Микросхема рассчитана на работу в температурном диапазоне -40... + 125 °C.



ADT7422

ADT7422



С помощью выводов A0 и A1 задается адрес устройства в шине I2C. Всего можно задать четыре адреса для ADT7422. Выходы CT и INT представляют собой независимые выходы с открытым стоком, которые активируются, когда измеряемая температура превышает программируемый предел. Эти выводы могут работать в режимах компаратора или прерывания.

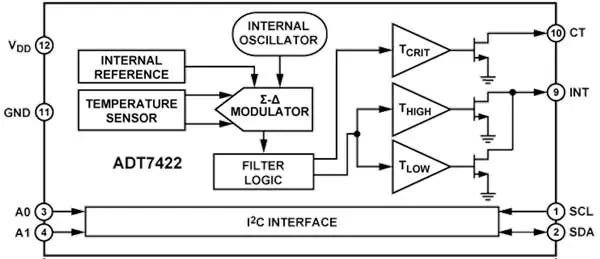

Схема датчика температуры ADT7422

Схема датчика температуры ADT7422



Особенности:

  • Точность измерений соответствует стандарту ASTM E1112 и составляет:
    • ±0,10°C в диапазоне +25 ... +50 °C при 3,0 В;
    • ±0,25°C в диапазоне −20... +105°C при 2,7 В – 3,3 В
  • Низкий температурный дрейф 0.0073°C
  • Малое энергопотребление
    • 140 мкВт при 3,0 В в режиме измерений
    • 6 мкВт при 3,0 В в "спящем" режиме
  • Не требуется внешняя калибровка или корректировка
  • Программируемые пороги превышения температуры
  • Интерфейс I2C
  • Корпус 16-выводной LFCSP, 4 мм х 4 мм
  • Области применения:
  • Мониторинг жизненно важных функций
  • Медицинское оборудование
  • Резистивные датчики температуры (RTD)
  • Системы транспортировки и хранения продуктов питания
  • Компенсация холодного спая термопары
  • Системы мониторинга параметров окружающей среды, отопления, вентиляции и кондиционирования воздуха
  • Датчики контроля температуры лазерного диода



Источник: www.eltech.spb.ru
