Преобразователи питания Analog Devices с усиленной изоляцией ADuM5x2x и ADuM6x2x для уменьшения эмиссии на двухслойной PCB


Analog Devices (ADI) выпустила обновленное поколение DC/DC с усиленной изоляцией ADuM5x2x и ADuM6x2x. Эти серии демонстрируют минимальный для компонентов данного типа уровень излучений, что позволяет системам соответствовать требованиям стандарта EN 55022/CISPR 22 (класс B) по электромагнитным помехам (EMI). Особенно интересны эти решения для разработок с двухслойными печатными платами (PCB).

Прежняя серия изоляторов ADuM5x0x и ADuM6x0x позволяла избавиться от затратных методов уменьшения EMI на уровне приложений и упрощала их сертификацию, сокращая затраты на проектирование печатных плат, однако была недостаточно эффективна для двухслойной PCB. Для снижения уровня излучений разработчикам требовалось реализовать многослойную плату с перекрывающимися внутренними слоями.

Новые изделия позволят достичь целевых показателей эмиссии на двухслойной PCB, что уменьшит размеры разработки в среднем на 70% и снизит ее стоимость на 30% по сравнению с четырехслойным решением. Новая серия DC/DC-преобразователей мощностью 500 мВт основана на микросхемных трансформаторах ADI iCoupler® и isoPower® в миниатюрном 8-выводном корпусе, способных работать при температурах до 125°C. Если кроме изолированного питания нужны изолированные каналы данных, решением станут 28-выводные ADuM642х – первые четырехканальные устройства в этой серии.

Устройства ADuM6420A/ADuM6421A/ADuM6422A объединяют четыре канала цифровой развязки iCoupler® on-off keying (OOK) и технологию масштабирования микросхемы iCoupler isoPower®.

Основные технические характеристики серии ADuM642xA:

  • Максимальная скорость передачи данных: 100 Мбит/с;
  • Максимальная скорость передачи данных для двухслойной PCB: 5 Мбит/с;
  • Напряжение питания: 3,3… 5 В;
  • Диэлектрическая прочность: 5 кВ;
  • Температурный диапазон: -40…125°С.

Доступные конфигурации питания преобразователя постоянного тока и максимальная доступная мощность при повышенных температурах окружающей среды указаны в технических данных ADuM642xA.

Основные применения преобразователей семейства ADuM5x2x и ADuM6x2x

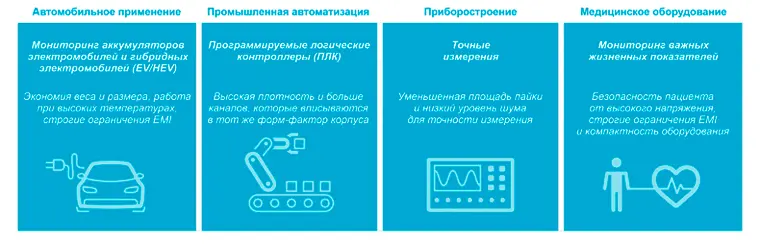

Рис. 1. Основные применения преобразователей семейства ADuM5x2x и ADuM6x2x



Новое поколение устройств isoPower® отличается низким уровнем электромагнитного излучения, миниатюрным размером корпуса и способностью работать при высокой температуре, удовлетворяя потребности критически важных приложений с жесткими требованиями к утечкам, компактности и плотности печатного монтажа. Это, например, мониторы заряда аккумуляторов электромобилей и гибридных электромобилей (EV/HEV), или индустриальные программируемые логические контроллеры (ПЛК), которые требуют компактных и плотных изолированных конструкций, обеспечивающих экономию размера и веса, надежность работы, строгое соблюдение норм EMI, защиту персонала и оборудования от повышенного напряжения (рисунок 1).

Новые четырехканальные изоляторы ADuM6420A/ADuM6421A/ADuM6422A обеспечивают регулируемое изолированное питание, которое соответствует ограничениям CISPR 32/EN 55032 (класс B) при полной нагрузке на двухслойной печатной плате (PCB) с ферритовыми шариками. Все устройства этого семейства включают один и тот же изолированный DC/DC-преобразователь и различаются конфигурациями направленных цифровых каналов.

ADUM5x2x/ADUM6x2x устраняют необходимость проектирования изолированных преобразователей постоянного тока в приложениях до 500 мВт. В результате использования новых технологий мы получаем компактное решение, для которого не требуется отдельных каналов цифровой изоляции, а нужно лишь изолированное электропитание.

Наглядно с характеристиками ADuM5x2x и ADuM6x2x можно ознакомиться в таблице 1.

Таблица 1. Основные параметры цифровых изоляторов семейства ADuM5x2x и ADuM6x2x

Наименование

Рейтинг изоляции, КВ rms

Количество цифровых каналов

Выходная мощность, мВт

Выходной ток, мА

Корпус

Vdd1

Viso

ADUM6422A

5

2

2

500

100

28-Lead SOIC_W_FP

ADUM6421A

5

3

1

500

100

28-Lead SOIC_W_FP

ADUM6420A

5

4

0

500

100

28-Lead SOIC_W_FP

ADuM6028

5

0

300

60

8-lead SOIC_IC/16-lead SOIC_W

ADuM6020

5

0

500

100

8-lead SOIC_IC/16-lead SOIC_W

ADuM5028

3

0

300

60

8-lead SOIC_IC/16-lead SOIC_W

ADuM5020

3

0

500

100

8-lead SOIC_IC/16-lead SOIC_W



Для оценки работы новых изоляторов компания Analog Devices предлагает следующие отладочные платы:

1. EVAL-ADUM6421ARNZ включает четырехканальный цифровой изолятор ADuM6421ABRNZ5 со встроенным изолированным DC/DC-преобразователем (рисунок 2).

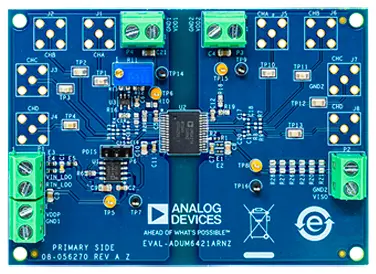

Отладочная плата EVAL-ADUM6421ARNZ

Рис. 2. Отладочная плата EVAL-ADUM6421ARNZ



2. EVAL-ADUM6421AURNZ оставляет положение изолятора незанятым для поддержки оценки ADuM6420A, ADuM6421A или ADuM6422A (рисунок 3).

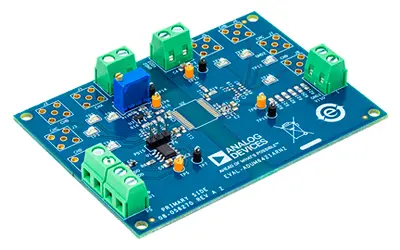

Отладочная плата EVAL-ADUM6421AURNZ

Рис. 3. Отладочная плата EVAL-ADUM6421AURNZ



Источник: www.compel.ru
