BTN7030-1EPA – умный интегрированный полумост семейства NovalithIC™


BTN7030-1EPA является частью семейства NovalithIC™ производства Infineon. Это защищенный полумост, состоящий из интегрированного драйвера и двух MOSFET.

Верхнее плечо каскада построено с использованием N-канального MOSFET с системой подкачки заряда (charge pump), в то время как в нижнем плече система подкачки заряда не используется.

Взаимодействие с микроконтроллером упрощается благодаря встроенной микросхеме драйвера, которая имеет входы, совместимые по уровню со стандартной логикой, диагностику на основе измерения силы тока, функцию генерации “мертвого времени” для предотвращения появления сквозных токов, защиту от перегрева, просадок напряжения, перегрузок по току, перекрестных токов и короткого замыкания.

BTN7030-1EPA представляет собой оптимизированное по стоимости решение, предназначенное для применения в двигателях постоянного тока с низким током (<15 А) частотой 0…2 кГц.

Устройство создано по технологии SMART7.



Ключевые преимущества

Простота использования и возможность быстрого внедрения в проект: драйвер, MOSFETs, функции измерения тока нагрузки, диагностики и защиты – все это интегрировано в корпус, благодаря чему сокращается время на проектирование, а сам процесс упрощается.
Гибкость – BTN7030-1EPA может применяться со щеточными двигателями постоянного тока в полумостовой или в H-мостовой конфигурации.
Оптимизация затрат и сокращение места на плате – по сравнению с дискретным решением интегрированное полумостовое решение BTN7030-1EPA экономит площадь печатной платы и снижает затраты.

Улучшенные тепловые характеристики – устройство имеет специальную площадку, которая обеспечивает теплоотвод.

Безопасность – BTN7030-1EPA включает в себя встроенную защиту от просадок напряжения, защиту от перегрева и перегрузок по току, измеряемых непосредственно в MOSFETs. В конфигурации H-моста BTN7030-1EPA обеспечивает полную функциональную безопасность.

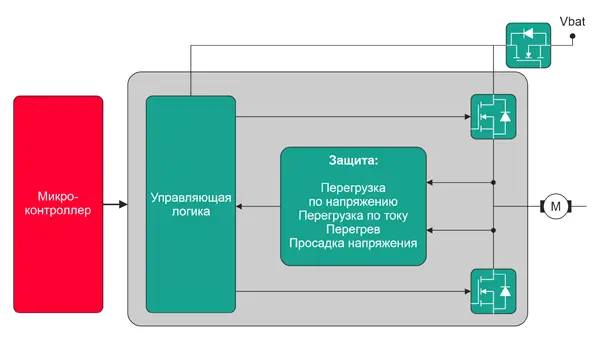

Блок-схема NovalithIC BTN7030-1EPA

Рис. 1. Блок-схема NovalithIC BTN7030-1EPA



Наименование

Тип корпуса

RDS (on)

ID (lim)

Iq, µA

Средства диагностики

Защита

Рабочее напряжение (мин.), В

Рабочее напряжение (макс.), В

Т min, °C

Т max, °C

BTN7030-1EPA

PG-TSDSO-14

32
(макс. 62)

17 А
14 А

1

§ Измерение тока

§ Мониторинг холостого хода

§ Защита от перегрузки по току

§ Защита от пеергрева

§ От перегрева

§ От перегрузки по току

§ От просадок напряжения

§ От перенапряжения

§ От перекрёстных токов

3,8

28

-40

150



Отладочные платы

Наименование

Корпус

BTN7030 DC Shield

Плата с BTN7030-1EPA предназначена для управления двигателями постоянного тока в сочетании с основной платой, совместимой с Arduino.



Основные особенности:

  • Максимальное сопротивление канала 62 мОм при 150°C (стандартное – 32 мОм при 25°C)
  • Уровень ограничения тока 14 A при 150°C, 17 A при 25°C
  • Возможность измерения тока с сигнализацией о состоянии системы
  • Отключение при перегреве с функцией защелки
  • Отключение при просадке напряжения
  • Защита от перекрестного тока
  • Мониторинг холостого хода при включении и выключении
  • Мониторинг короткого замыкания на землю и VBAT
  • Драйвер со входами под уровни стандартной логики
  • Рабочее напряжение до 28 В (стандартный диапазон: 6…18 В)
  • Экологичный продукт (соответствует требованиям RoHS)
  • Соответствует стандартам AEC в составе PG-TSDSO-14



Основные сферы применения:

  • Электронные дверные замки
  • Электронные замки багажников транспортных средств (далее ТС)
  • Защелки (в боковых дверях ТС)
  • Схемы управления соленоидами
  • Система открывания крышки топливного бака ТС
  • Фиксирующая защелка (3-й или 5-й полумост)
  • Активная подвеска автомобиля
  • Сигнализация и привод камер скрытого наблюдения
  • DC-моторы различного назначения
  • Дверные ручки
