Интеллектуальные ключи верхнего плеча семейства PROFET™+2 12V от Infineon


Компания Infineon представила новое семейство защищенных силовых ключей PROFET™+2 12V. Изделия объединяют в себе функции диагностики и различные защиты. Ключи PROFET™+2 12V имеют одно из самых низких в отрасли сопротивлений в открытом состоянии RDS(ON) (от 2,6 мОм) и выпускаются в миниатюрном корпусе TSDSO-14 с шагом выводов 0,65 мм.

Благодаря функции ReverseON все семейство соответствует строгим требованиям по защите от обратной полярности питания, впервые реализованной в одном чипе. PROFET™+2 12V отличаются низкими потерями, малым потреблением, высокой точностью измерения тока и работой при пониженном напряжении АКБ, а также обеспечивают высокие скорости переключения/нарастания без ухудшения ЭМС и способны работать с ШИМ до 1 кГц.



Ключевые параметры:

  • Диапазон рабочего напряжения 3,1…28 В, поддержка логических уровней 3,3 и 5 В на входных каналах;
  • Защитные функции: от перегрузки по току, перегрева, перенапряжений, отключения нагрузки, обратной полярности и короткого замыкания;
  • Средства диагностики: выход для измерения тока нагрузки.



Основные преимущества:

  • Малое значение тока собственного потребления;
  • Упрощенная схема заземления;
  • Превосходная точность измерения тока (kILIS) ≤ 5% при номинальном токе нагрузки;
  • Возможность работы при напряжении запуска до 2,7 В;
  • Миниатюрные размеры;
  • Гибкость разработки благодаря совместимости контактов микросхем во всем семействе;
  • Низкий выходной ток утечки (≤ 0,5 мкА при температуре до 85°C).



Применение:

  • Распределительные цепи питания, нагревательные системы;
  • Лампы, светодиодные модули, электронные блоки управления и двигатели;
  • Устройства с номинальным током нагрузки до 30 А.

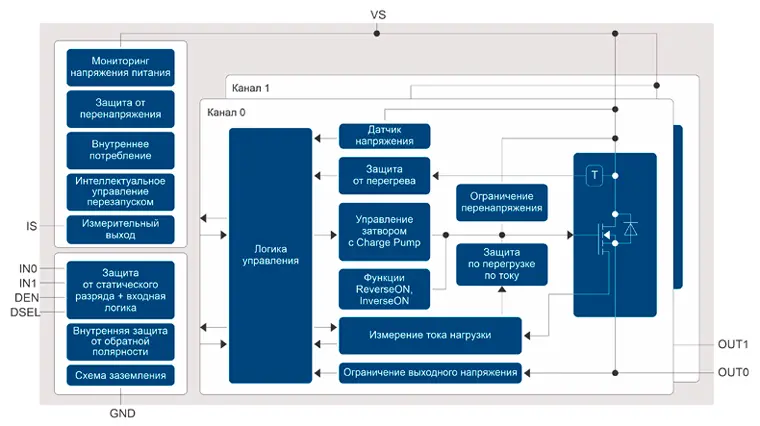

Блок-схема ключа PROFET™+2 12V

Блок-схема ключа PROFET™+2 12V

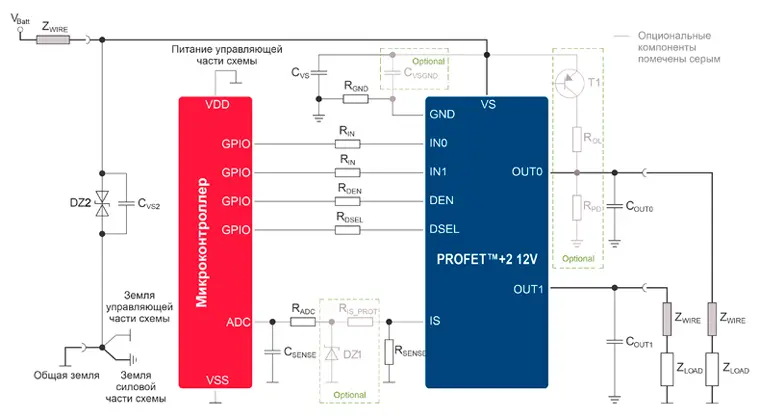

Схема подключения ключа PROFET™ +2 12V

Схема подключения ключа PROFET™ +2 12V



Таблица. Силовые ключи верхнего плеча PROFET™+2 12V

Наименование*

RDS(on) (тип.), мОм

Номинальный ток нагрузки, А

Диапазон рабочих напряжений, В

IL (SC) (тип.), A

Количество каналов

Защелкивание при срабатывании защиты

Защита от обратной полярности

BTS7200-4EPA

66.5

< 3

3.1 … 28.0

10

4



BTS7200-2EPA

66.5

< 3

3.1 … 28.0

10

2



BTS7200-2EPC

66.5

< 3

2.7 … 28.0

10

2



BTS7120-2EPA

61

< 3

3.1 … 28.0

18.2

2



BTS7080-2EPA

20.9

3…5

3.1 … 28.0

36

2



х

BTS7040-2EPA

19

3…5

3.1 … 28.0

46

2



х

BTS7040-1EPA

19

3…5

3.1 … 28.0

46

1



х

BTS7030-2EPA

13.5

3…5

3.1 … 28.0

60

2



х

BTS7020-2EPA

12.7

5…10

3.1 … 28.0

71

2



х

BTS7012-2EPA

11.5

5…10

3.1 … 28.0

73

2



х

BTS7012-1EPA

11.5

5…10

3.1 … 28.0

73

1



х

BTS7010-2EPA

9.5

5…10

3.1 … 28.0

77

2



х

BTS7010-1EPA

9.5

5…10

3.1 … 28.0

77

1



х

BTS7008-2EPA

9

5…10

3.1 … 28.0

88

2



х

BTS7008-1EPA

9

10…15

3.1 … 28.0

88

1



х

BTS7008-1EPP

8.8

10…15

3.1 … 28.0

77.5

1

х

х

BTS7006-1EPP

6.6

10…15

3.1 … 28.0

89.5

1

х

х

BTS7004-1EPP

4.4

10…15

3.1 … 28.0

113

1

х

х

BTS7002-1EPP

2.6

> 15

3.1 … 28.0

133

1

х

х

* – новые позиции выделены полужирным.



Источник: www.compel.ru
