Интеллектуальный промышленный датчик STMicroelectronics на базе двухканального IO-Link-трансивера L6364W


Компания STMicroelectronics предлагает набор STEVAL-IOD04KT1, предназначенный для создания современного интеллектуального промышленного датчика с возможностью подключения по интерфейсу IO-Link (рисунок 1). Набор содержит основную плату STEVAL-IOD004V1 с двухканальным трансивером L6364W (отдельно плата недоступна), программатор STLINK-V3MINI, 14-контактный плоский кабель и адаптер промышленных разъемов M8-M12. На плате установлен микроконтроллер STM32G071EB для запуска демо-версии стека IO-Link v.1.1 и программного кода управления трансивером L6364W и промышленными MEMS-датчиками. Питание микроконтроллера, датчиков и других микросхем на плате обеспечивается за счет DC/DC-преобразователя на 3,3 В, встроенного в L6364W. Для подключения платы к интерфейсу IO-Link предназначен адаптер M8-M12. Программатор STLINK-V3MINI подключается к плате по плоскому кабелю. Благодаря малым размерам CSP-корпусов микросхем L6364W и STM32G071EB основная плата имеет миниатюрные размеры 45,8×8,3 мм и легко встраивается в корпуса промышленных датчиков.

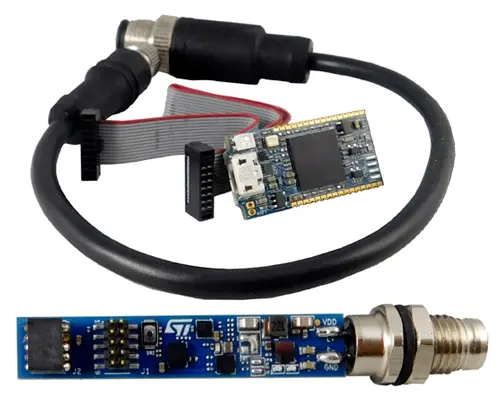

Набор STEVAL-IOD04KT1 от STMicroelectronics для интеллектуального промышленного датчика

Рис. 1. Набор STEVAL-IOD04KT1 от STMicroelectronics для интеллектуального промышленного датчика



Состав набора:

  • плата STEVAL-IOD004V1;
  • программатор-отладчик STLINK-V3MINI;
  • адаптер разъемов M8-M12 с кабелем 20 см;
  • 14-контактный плоский кабель.



Компоненты и характеристики основной платы:

  • микроконтроллер STM32G071EB (доступен программный пакет STSW-IOD04K для запуска стека IO-Link v.1.1 и управления MEMS-датчиками);
  • промышленный разъем M8;
  • светодиоды для индикации состояния, передачи, программирования/отладки и ошибок;
  • перемычки на выводах CQ и DIO микросхемы L6364W для выбора независимого или совместного режимов;
  • переключатель для выбора режима передачи (transparent, single или multioctet);
  • кнопка сброса;
  • 10-контактный разъем для возможности расширения функций платы;
  • SWD-разъем для отладки и программирования;
  • рабочее напряжение 7…32 В;
  • защита от скачков тока (до ± 3 А с резистором 500 Ом) и обратной полярности;
  • соответствие стандартным требованиям по электромагнитной совместимости и излучению;
  • сертификация RoHS.

Источник: www.compel.ru
