Универсальный контроллер LT8357 от Analog Devices для построения повышающего, обратноходового или SEPIC преобразователя


LT8357 - это контроллер преобразователя напряжения c управлением по току, микросхема имеет широкий диапазон входного напряжения и может быть сконфигурировать как повышающий, обратноходовой или SEPIC преобразователь.

LT8357 управляет полевым N-канальным транзистором нижнего плеча при помощи разделенного драйвера затвора, такое решение позволяет использовать разные номиналы сопротивлений для заряда и разряда затвора и добиться высокого КПД при низких ЭМИ. Архитектура с управлением по току позволяет работать на фиксированной частоте переключения от 100 кГц до 2 МГц с возможностью внешней синхронизации или работать в режиме размытия спектра для уменьшения электромагнитных излучений. Можно выбрать один из режимов работы для снижения собственного потребления и увеличения КПД при малой токовой нагрузке. В режиме "pulse-skipping mode" силовые ключи пропускают несколько рабочих тактов. Для еще большего увеличения КПД и уменьшения пульсаций служит режим "Burst Mode", преобразователь каждый такт выдает короткий импульс тока на выходной конденсатор с последующим длительным периодом сна, в течении которого многие цепи отключаются и преобразователь потребляет всего 8 мкА. При уменьшении нагрузки увеличивается период сна, что еще больше увеличивает КПД по сравнению с классическими преобразователями. В конфигурациях SEPIC и Flyback доступна функция защиты от короткого замыкания и выходной сигнал "power good".

LT8357

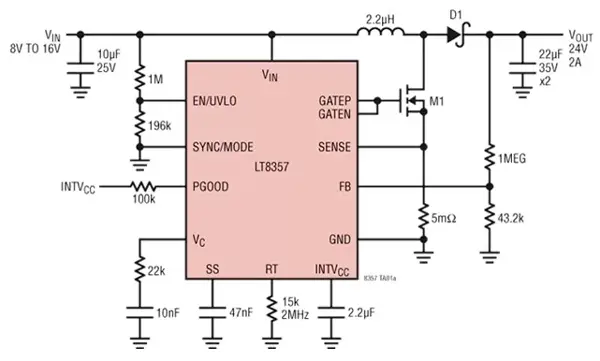

Схема LT8357



Широкий диапазон входного напряжения 3-60 В и собственное потребление 8 мкА дают возможность применять LT8357 как простое, компактное и эффективное решение в автомобильных и промышленных системах, в устройствах с батарейным питанием.

Особенности:

  • Широкий диапазон входных напряжений 3 В – 60 В;
  • Низкое собственное потребление 8 мкА в режиме Burst Mode® ;
  • КПД до 95% при частоте переключения 2 МГц ;
  • Встроенный ИОН 1 В с точностью ±1,5% ;
  • Разделенный драйвер затвора для увеличения КПД и уменьшения ЭМИ ;
  • Частота переключения 100кГц – 2 МГц с внешней синхронизацией;
  • Модуляция с размытием спектра для уменьшения ЭМИ ;
  • Точный порог срабатывания сигнала включения с возможностью настройки защиты от пониженного напряжения (UVLO) ;
  • Программируемый мягкий старт выходного напряжения;
  • Корпус 12-MSOP с металлическим теплоотводом ;
  • Доступен отладочный комплект DC2937A: VIN 10-40 В, VOUT = 48 В при 2 А

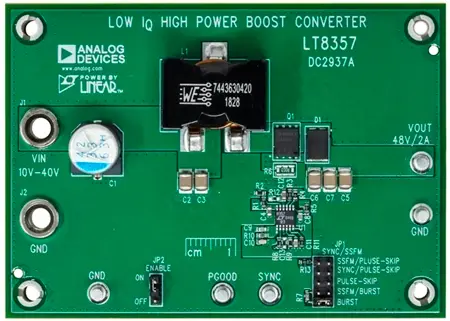

Отладочный комплект DC2937A



Области применения:

  • Промышленные и автомобильные системы ;
  • Устройства с батарейным питанием;
  • Портативная электроника

Источник: www.eltech.spb.ru
