LTC7872 - контроллер синхронного повышающего или понижающего 4-фазного преобразователя с возможностью двунаправленной работы от Analog Devices


Контроллер двунаправленного преобразователя LTC7872 может работать как понижающий и как повышающий преобразователь, в зависимости от выбранного режима. Высокоэффективный преобразователь на основе LTC7872 понижает напряжение с шины VHIGH до VLOW в режиме Buck и повышает напряжение VLOW-VHIGH в режиме Boost, что крайне необходимо в системах с двойным батарейным питанием 4812 В и в системах резервированного электропитания. Цепь управления током помогает настроить максимальное значение с высокой точностью, ограничивая ток в обоих направлениях. LTC7872 позволяет обеспечивать нагрузку энергией с двух батарей одновременно, передавая энергию от одной батареи к другой.

Проприетарная архитектура с токовым управлением и постоянной частотой улучшает соотношение сигнал/шум (SNR), что в свою очередь уменьшает шум и улучшает согласование токов в фазах. В числе дополнительных функций есть последовательный интерфейс управления SPI, прерывистый или непрерывный режим работы, защита от пониженного и повышенного напряжения, две независимые цепи компенсации для понижающего и повышающего преобразования, прецизионный мониторинг тока катушки индуктивности и защита от превышения выходного тока.

LTC7872 выпускается в корпусе LQFP размерами 7×7 мм, количество выводов - 48.

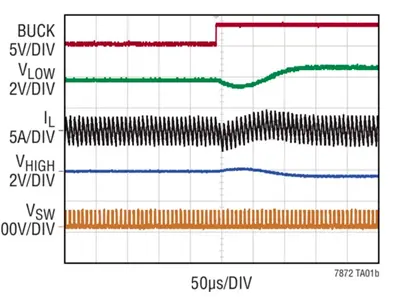

Переходной процесс переключения режима Buck в режим Boost

Переходной процесс переключения режима Buck в режим Boost



Особенности:

  • Уникальная архитектура, позволяющая динамически регулировать входное напряжение, выходное напряжение и ток;
  • Работает на внешние драйверы и транзисторы MOSFET;
  • Рабочие напряжения до 100 В по входу и до 60 В по выходу;
  • Синхронный выпрямитель с КПД до 98%;
  • Запатентованный ADI расширенный режим токового управления;
  • Стабильность напряжения ±1% во всем диапазоне температур;
  • Высокоточное измерение и управление током катушек индуктивности;
  • Частота от 60 кГц до 750 кГц, с опцией размытия спектра;
  • Расширение фаз до 24 с применением нескольких микросхем;
  • Режимы работы CCM/DCM/Burst Mod



Применение:

  • Автомобильные системы с двойным батарейным питанием 48 / 12 В;
  • Системы резервированного электропитания

Источник: www.eltech.spb.ru
