Интеллектуальные силовые ключи верхнего плеча с ультранизким сопротивлением Power PROFET вчера


Семейство защищенных ключей верхнего плеча Power PROFET от Infineon с ультранизким сопротивлением (от 1 до 2,5 мОм) имеет встроенные функции защиты и диагностики и предназначено для автомобильной промышленности и других 12-вольтных применений. Эти ключи разработаны специально для управления нагрузками, с диапазоном рабочих токов от 20 до 40 А и служат заменой различных сильноточных реле и предохранителей, например, в распределительных системах питания и системах электрообогрева в автомобилях. Ключи Power PROFET основаны на новой технологии, обеспечивающей превосходные характеристики по мощности, и являются идеальным решением для растущего числа применений с высокими требованиями к переключениям, например, для реле стартера в системах "старт-стоп" и для электрических вакуумных насосов тормозной системы.

В отличие от реле и предохранителей эти ключи устойчивы к пыли, ударам и вибрации и позволяют снизить потери мощности, повысить износостойкость и минимизировать размер готового модуля, а кроме того, упрощают его обслуживание за счет возможности программного сброса вместо замены предохранителя в автомастерской. Использование ключей Power PROFET оптимизирует затраты за счет более точного прогнозирования размеров системы и уменьшения количества компонентов (меньше проводов и разъемов, более компактный блок реле).

Все ключи семейства Power PROFET имеют полную совместимость контактов и одинаковый набор функций для различных значений RDS(on). Таким образом, разработчики могут варьировать используемые нагрузки и ключи, не меняя трассировку печатной платы.

Главные особенности:

  • Встроенные функции защиты и диагностики;
  • Сверхнизкое RDS(on) от 1,0 мОм;
  • Рассеиваемая энергия до 3000 мДж при Iном;
  • Аналоговое измерение тока.



Основные преимущества:

  • Сокращает время вывода разработки на рынок;
  • Снижает потери мощности до 7 раз по сравнению с реле;
  • Снижает затраты за счет устранения необходимости в обратном диоде во многих применениях;
  • Повышает управляемость и защиту нагрузки за счет измерения тока;
  • Имеет возможность восстановления, то есть не требует обслуживания в отличие от предохранителей.



Применение:

  • Подходит для автомобильной промышленности и других применений, где используется нагрузка верхнего плеча 12 В, до 40 А;
  • Заменяет электромеханические реле, предохранители и дискретные схемы.

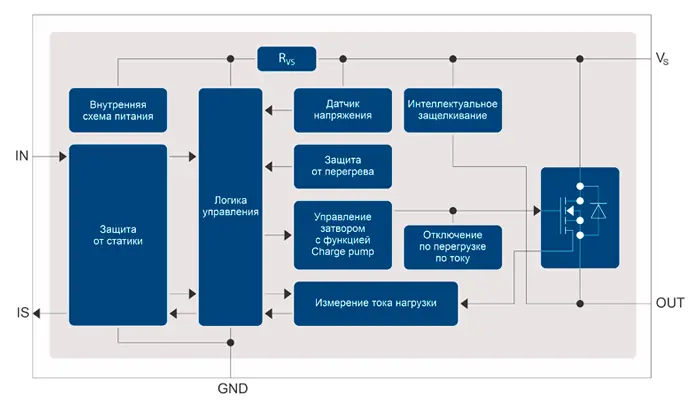

Блок-схема ключа Power PROFET

Рис. 1. Блок-схема ключа Power PROFET

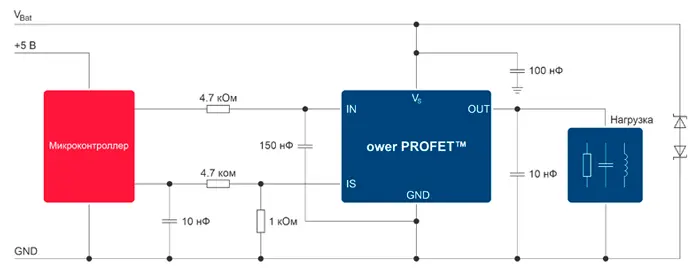

Схема подключения ключа Power PROFET

Рис. 2. Схема подключения ключа Power PROFET



Таблица. Ключи Power PROFET

Наименование ключа

RDS(on) (при 25°C), мОм

Iном , А

Значение тока КЗ (мин), А

Энергия единичного импульса при индуктивной нагрузке, мДж

BTS50010-1TAD

1,0

40

150

3000*

BTS50015-1TAD

1,5

33

135

3000*

BTS50020-1TAD

2,0

29

100

1750

BTS50025-1TAD

2,5

25

70

1000*

*– Ориентировочное значение.

Источник: www.compel.ru
